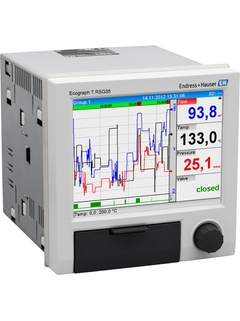

Ecograph T RSG35數據管理器

圖形數據管理器，多達12路模擬輸入/6路數字輸入

應用領域

所有工藝過程安全、完整的記錄和可視化。人們對過程監控和數據記錄的要求越來越復雜。因為每個測量值都非常重要，通用圖形數據管理器 Ecograph T RSG35 記錄、可視化和監控所有的模擬或數字輸入信號。設備使用簡單，同時具備節約成本，簡化數據采集等特點?；诟鞣N通信協議，可簡單進行系統集成。

Ecograph T 可為許多流程和行業提供理想的解決方案，例如：

• 水和污水行業的數量與質量監測；

• 金屬加工中的溫度監控；

• 發電站流程監控；

• 生產周期關鍵參數的顯示與記錄；

• 罐區與物位監控。

優勢

• 多功能：最多有12路通用輸入通道，能記錄各種測量信號

• 排列清晰：5.7"TFT顯示屏，最多可顯示4組測量值，以數字式、柱狀和曲線方式顯示

• 安全：數據存檔可靠，采用內存和獨立的SD卡

• 簡單：通過現場導航（逐幅移動）直觀操作，或通過內置Web服務器在PC上操作，操作界面友好

• 一體式：安裝簡單，節約空間和金錢

• 系統驅動：公共接口如以太網、RS232/RS485（調制解調器）和USB;也可選用Modbus RTU/TCP的slave(伺服)功能

• 信息豐富：發送電子郵件報警和超限提醒

產品規格參數

• 輸入

  12 analog (max) (U, I, TC, RTD, frequency, pulse)
  6 digital (max)

• 輸出

  6 relays (max)
  1 transmitter power supply

• 顯示

  TFT 5.7" colour graphic display

• 電源

  100...230 V AC +/-10%
  24 V（-10%、+15%）AC/DC

• 存儲/記錄

  內存
  SD卡
  USB閃存
